湖沼等水質浄化　水と土に奉仕する　北総人工浮島工法

人工浮島はNEXTONE-αで構成し水面に
浮いた構造です。

①NEXTONE-αの表面に生物膜を形成し窒素、リンなどの栄養塩類を吸収し
　さらに多孔質に微生物が棲息し食物連鎖を繰り返し、水の浄化を行っています。
②人工浮島上に抽水植物を植え、根から栄養塩類を吸収します。
③人工浮島は、遮光効果により、植物プランクトンの増殖を抑制しアオコなどの
　発生を防ぎます。
④NEXTONE-αを活用した人工浮島は、水中の浮遊粒子を捕捉沈降させる働きがあります。

浄化式浮島(平成18～19年環境技術実証モデル事業)

水質浄化率
ＣＯＤ（化学的酸素要求量）	２８．１％
Ｔ－Ｎ（全窒素）	９．４５％
Ｔ－Ｐ（全リン）	３３．２％
ＳＳ　（浮遊物質）	４５．６５％
クロロフィルa	３８．９％
透明度	２５cm⇒７５cm

参考値　一般的な浄化性能(長期安定性能)

ＣＯＤ	２０％
Ｔ－Ｎ･Ｔ－Ｐ	１５％

透明度７０cmの場合

水深１００cmの水底が略わかります。

以上の通りNEXTONE-αを活用した人工浮島

の浄化性能が実証されました。

(平成18～19年環境技術実証モデル事業)

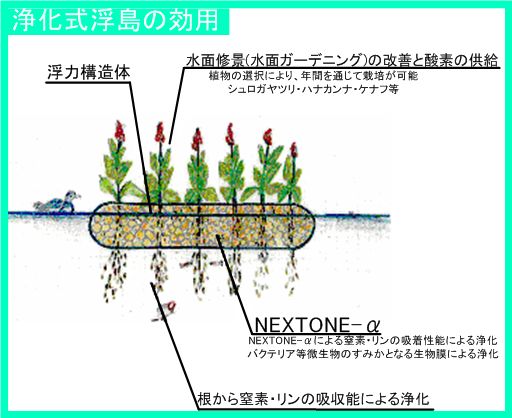

水生植物による水質浄化

水面修景の改善と酸素の供給

水生植物による水質浄化効用

　成長が速く成育中に於いても，二酸化炭素の吸着量が木の数倍ある
水生植物を利用した方法は地球温暖化の主要原因と言われる
二酸化炭素の増加を抑えることに役立ちます。

　水生植物を利用した水質浄化法は
一般にＳＳ（浮遊物質）･Ｔ－Ｎ（全窒素）･Ｔ－Ｐ（全リン）の除去が
期待出来るが，逆に植物プランクトン等の内部生産のため
ＣＯＤ（化学的酸素要求量）は除去が難しい。

水生植物とNEXTONE-αを併用する事により，このCODの除去を補完出来
優れた環境浄化能力を持ちます。

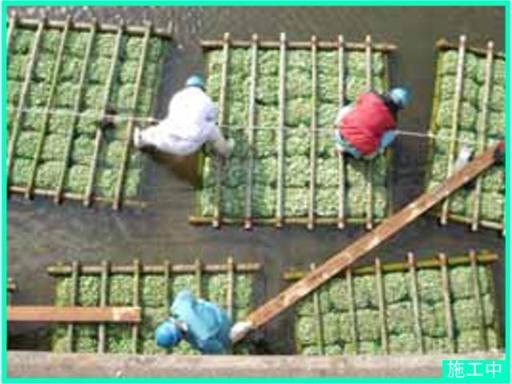

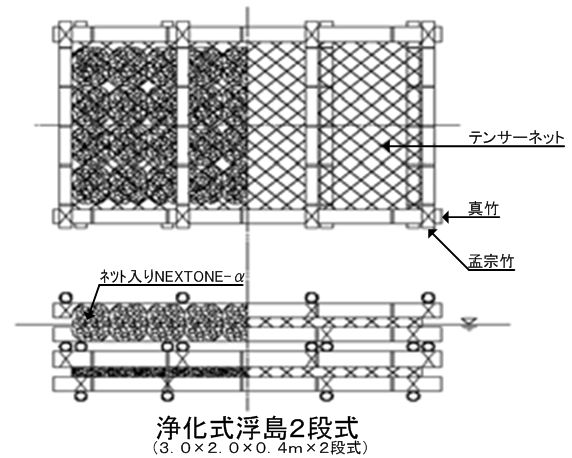

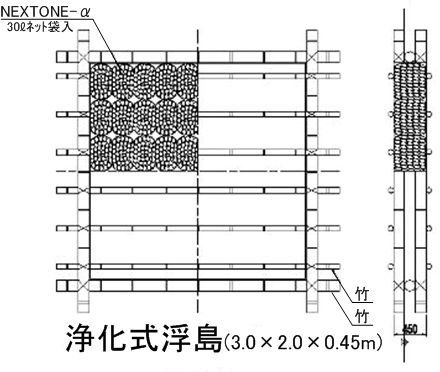

浄化式浮島

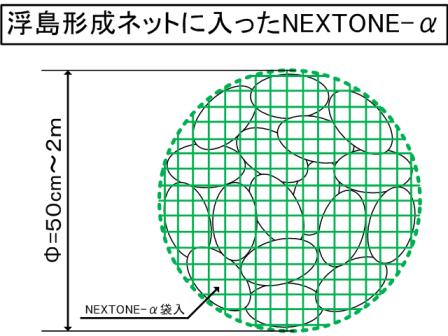

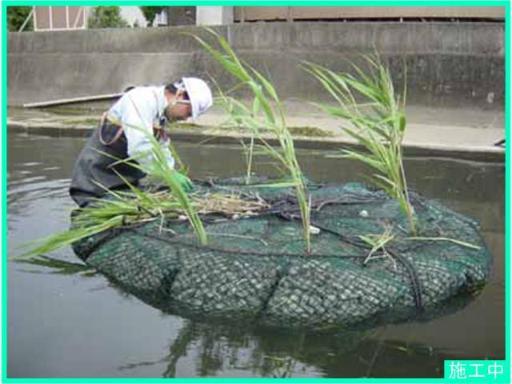

浄化式円浮島

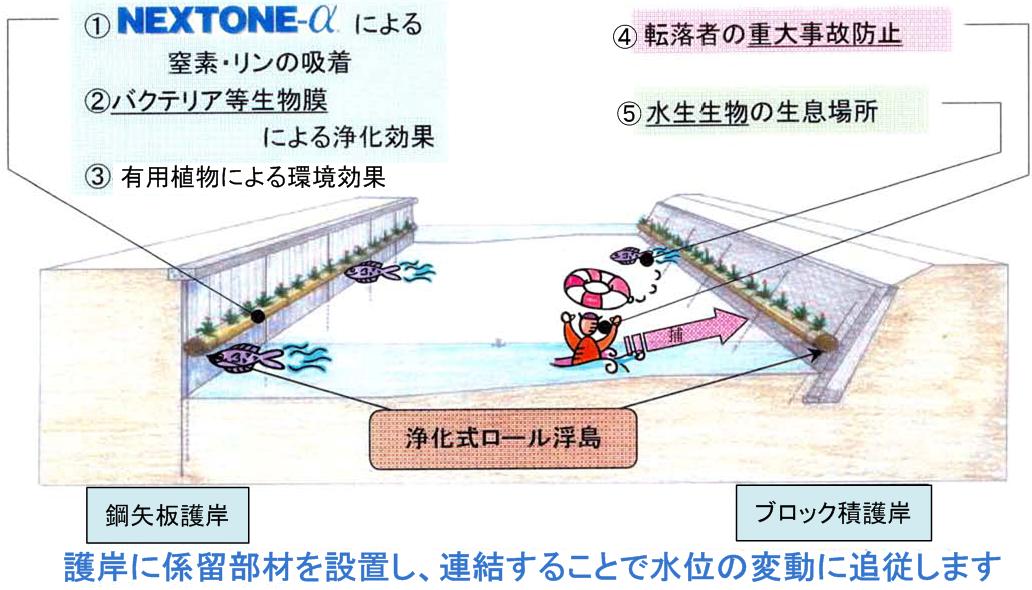

浄化式ロール浮島

＜特徴＞
①転落者の生命を守ります。
②エコマーク認定のリサイクル浄化資材「NEXTONE-α」を使用し、環境負荷の低減
　環境改善を行います。
③浄化効果の高い有用植物を植栽することにより、環境保全・渓間の向上・ビオトープの
　創造を行います。

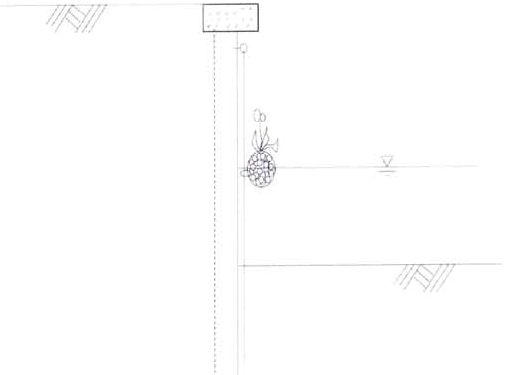

鋼矢板護岸

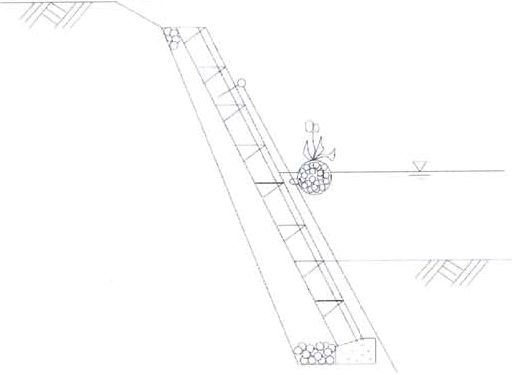

ブロック積護岸

浄化式ロール浮島部材表　　　　　　　　　　　　　　　　　延長１０．０m当たり

浄化式ロール浮島	NEXTONE-α（φ＝７０mm以下）φ０．３m×４．０m	２．５	基
係留部材（防錆塗装）	Ｄ１６×Ｌ２．０～６．０(アンカーピン、シャックル含む）	８．０	組
水生植物	（ハナショウブ、ハナカンナ、シュロガヤツリ、ジュズダマ）等	２０．０	株
